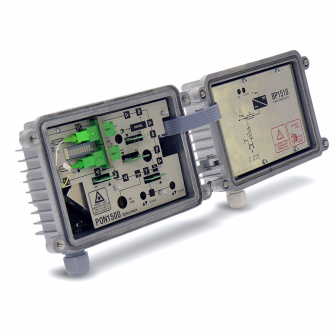

Оптический узел PON1500 мод.1530

Производитель: Планар (Россия)

Тип: PON1500 мод.1530

Цена: по запросу

Описание:

Широкий диапазон входной оптической мощности
Высокий выходной уровень
Система АРУ по входному сигналу
Герметичный корпус
Возможность комплектации передатчиком с импульсным режимом работы лазера
Возможность установки бесперебойного источника питания

Обратный канал
Диапазон рабочих частот, МГц	5…42 (опция)
Неравномерность АЧХ, дБ	± 0,5
Затухание несогласованности, дБ	-18
Диапазон входных уровней, дБмкВ	70…90
Регулировка входного уровня, дБ	0…20
Коэффициент шума, дБ	6
Тип лазера	DFB (опция)
Длина волны выходного сигнала, нм	1550 ± 10 (опция)
Оптическая мощность, дБмВт, не менее	0 (опция)
Стабильность выходной мощности, дБ	± 1
Режим работы лазера	постоянный (опция)
Ослабление на контрольном отводе, дБ	20 ± 1
Прямой канал
Входная оптическая мощность, дБмВт	-6…+2
Диапазон эффективной работы АРУ, дБмВт	-5…+1
Входная длина волны, нм	1200…1600
Затухание оптической несогласованности, дБ, не менее	45
Диапазон рабочих частот, МГц	54…1005 (опция)
Неравномерность АЧХ, дБ	± 0,75
Выходной уровень (SENELEC 42 ch, CSO/STB < 60 дБн), дБмкВ без наклона с наклоном 9 дБ	112 116
Диапазон регулировки уровня, дБ	0…20
Диапазон регулировки наклона, дБ	0…20
Затухание несогласованности	17,5 дБ (55 МГц) – 1,5 дБ/окт
Количество выходов	2 (модуль-вставка)
Общие
Напряжение питания дистанционное, В	AC: 220 (основное) DC: +12 (резервное)
Потребляемая мощность, Вт	20*
Время полного заряда аккумулятора, ч	20**
Время работы от аккумулятора, ч	5**
Диапазон температур, °C	-20…+65
Класс защиты по МЭК529	IP64
Тип оптических разъемов	SC/APC
Тип ВЧ разъемов	5/8”
Габариты, мм	210 х 205 х 75
Вес, кг	1,35
Примечание: * - в режиме заряда аккумуляторной батареи ** - для аккумуляторной батареи 12 В, емкостью 7 А/ч
