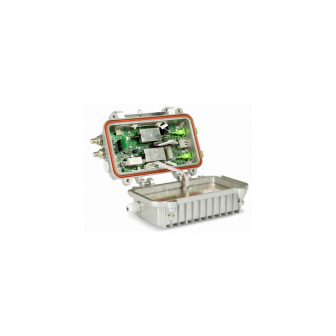

Оптический узел SDO1200 мод.1201-F-2SC-M3

Производитель: Планар (Россия)

Тип: SDO1200_2M3

Цена: по запросу

Описание:

Широкий диапазон входной оптической мощности
Удаленный мониторинг по сети Ethernet
Индикация входной оптической мощности
Два оптических входа с интеллектуальным коммутатором
Индикация активного оптического входа
Высокий выходной уровень
Система АРУ
Встроенные, регулировки АЧХ
Два выхода

Технические характеристики
	модели 1201	модели 1202
Диапазон частот , МГц	48…900
Неравномерность АЧХ , дБ	+/-0,75
Максимальный выходной уровень CTB/CSO 42 к CENELEC, без наклона АЧХ, дБмкВ	107	112
Максимальный выходной уровень CTB/CSO 42 к CENELEC, 9дБ наклон АЧХ, дБмкВ	110	116
Диапазон регулировки уровня, дБ	0…20/6/12	0…21
Диапазон регулировки эквалайзера, дБ	0…18	3/6/9
Затухание несогласованности, дБ	18дБ(40МГц)-1,5дБ/октава
Присоединительный размер	5/8"(F)
Разъемы контрольных точек	F-quick
Ослабление сигнала на контрольной точке, дБ	20
Длина волны оптического сигнала, нм	1200…1600
Входная оптическая мощность, дБмВт	-7…+3
Диапазон эффективной работы АРУ, дБмВт	-5…+2
Возвратные оптические потери, дБ	45
Эффективность эквивалентного входного шумового тока, пА/√Гц	4,5
Оптический разъем	SC/APC (опция)
Количество входов	2
Уровень оптической мощности на основном входе(1) для переключения на резервный вход (2)*, дБмВт	-4
Уровень оптической мощности на основном входе(1) для переключения с резервного (2) на основной (1)*, дБмВт	-3,5
Отношение сигнала к фоновой помехе, дБ	70
Напряжение питания от сети, В	~ 187…244
Потребляемая мощность, Вт	15	18
Степень защиты по МЭК529	IP64
Масса, кг	1,5
Габариты, мм	195х140х100
Диапазон температур, ^oС	-20…+55
