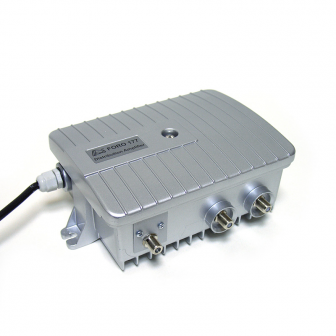

Усилитель широкополосный 39 дБ / 114 дБмкВ, с обратным каналом 30 МГц
Описание:

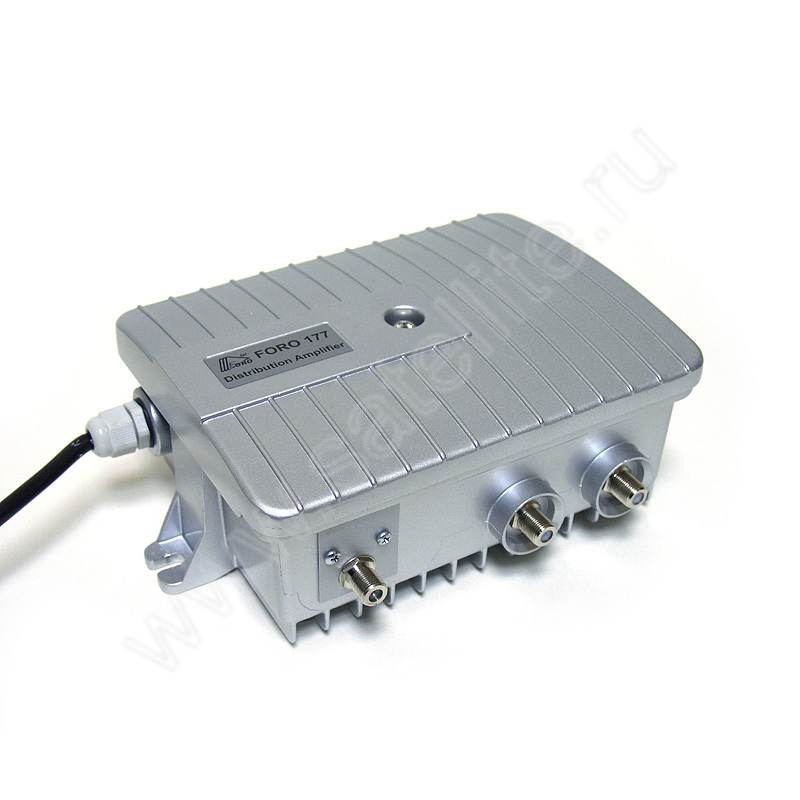

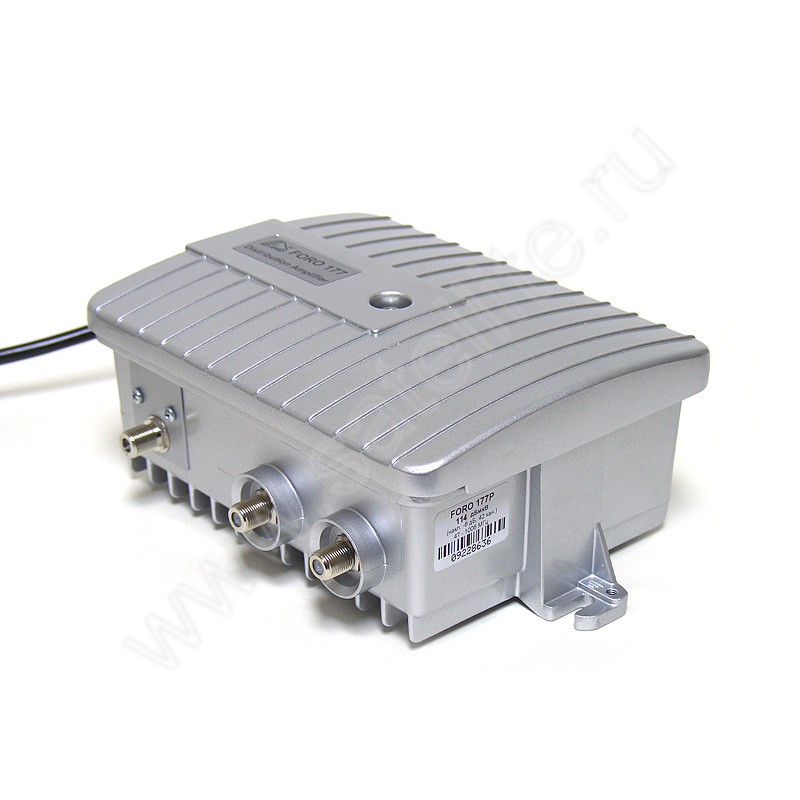

Мощный широкополосный усилитель FORO 177P (30) с
выходным уровнем - 128 дБмкВ (по DIN45004B, при искажениях 3-го порядка -60 дБ) реализован во влагозащитном литом корпусе (класс защиты IP66 по МЭК529).

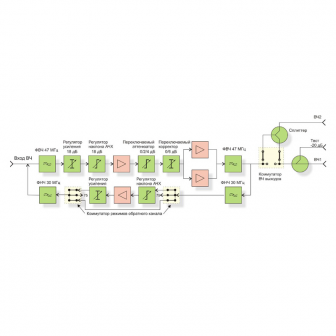

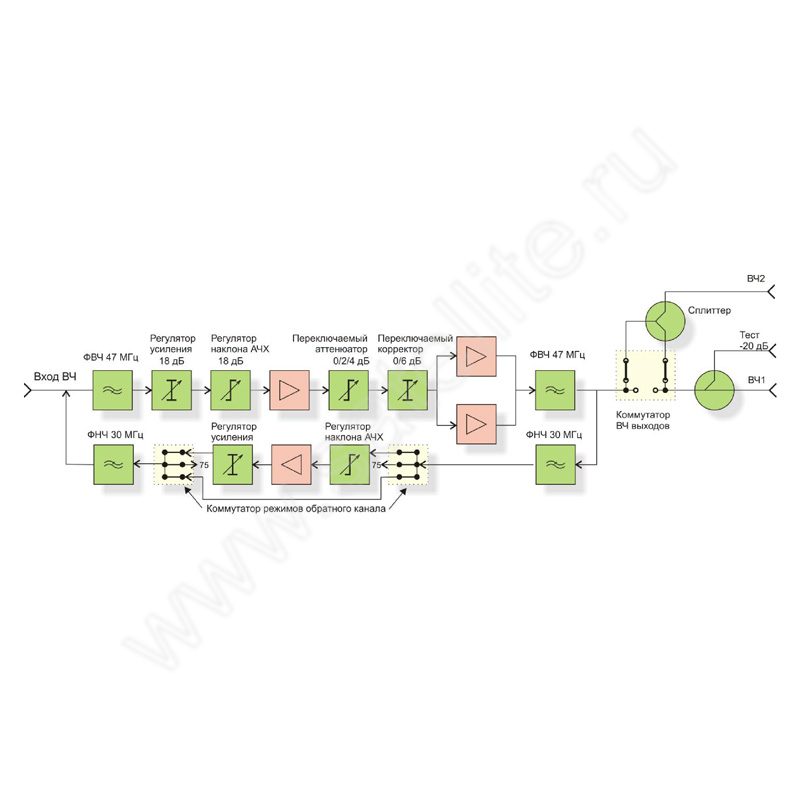

Имеет в своем составе:

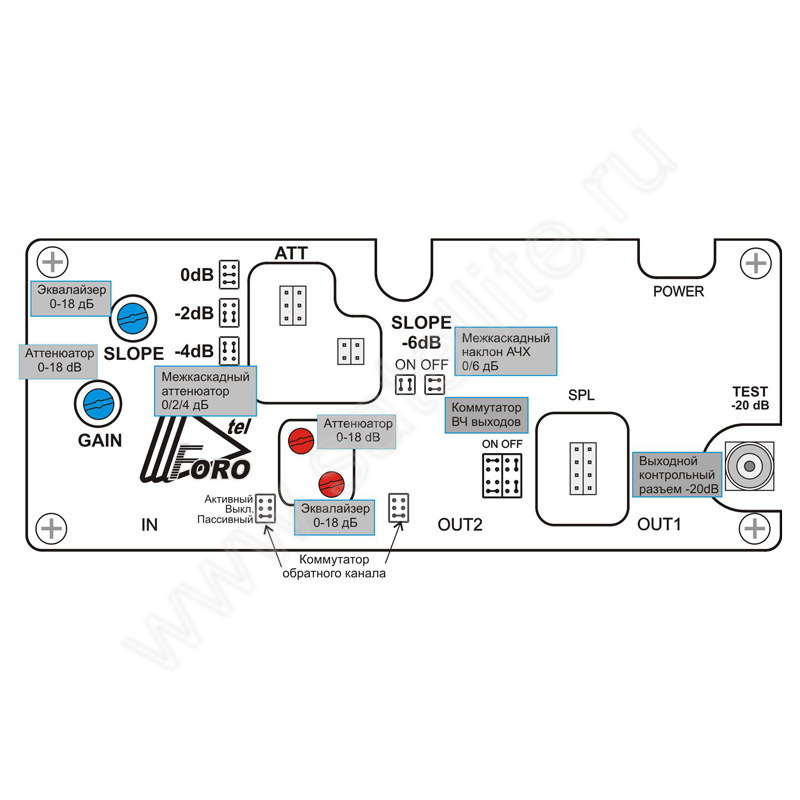

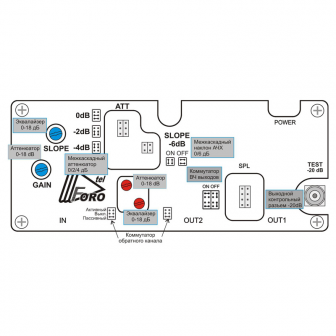

- тракт прямого канала с диапазоном рабочих частот 47…1006 МГц с плавной регулировкой усиления и наклона АЧХ, дискретными межкаскадными регулировками ослабления и наклона;
- энергоэффективный двухтактный выходной каскад на GaAs микросхеме, оптимизированый по минимуму искажений (CTB/CSO/XMOD);
- два ВЧ выхода (встроенный коммутируемый сплиттер для подключения второго выхода (OUT2), тестовый отвод -20 дБ;
- тракт обратного канала с диапазоном рабочих частот 5…30 МГц с плавной регулировкой усиления и наклона АЧХ, имеющий три режима работы (пассивный, активный, выключено).
В тракте усилителя используется комплексная защита от перенапряжений по выходу и выходу, в частности фильтры с монотонным затуханием и наносекундные диодные ограничители.
Встроенный преобразовательный источник питания, подключаемый к сети
переменного тока 220 В 50 Гц.
Характеристики
| Прямой канал: | ___ |
| Частотный диапазон | 47...1006 МГц |
| Коэффициент усиления, не менее | 39 дБ |
| Неравномерность АЧХ | +/- 0,75 дБ |
| Глубина регулировки усиления | 18 дБ |
| Межкаскадный аттенюатор | 0/2/4 дБ |
| Глубина регулировки наклона АЧХ | 18 дБ |
| Межкаскадный корректор | 0/6 дБ |
| Затухание отраженного сигнала по входу и выходу, не менее | 14 дБ |
| Коэффициент шума | 6 дБ |
| Рабочий выходной уровень (42 канала, наклон 6 дБ) | 114 дБмкВ |
| Обратный канал: | ___ |
| Частотный диапазон | 5...30 МГц |
| Коэффициент усиления (активный/пассвный), не менее | 16/ -2 дБ |
| Неравномерность АЧХ в диапазоне | +/- 1 дБ |
| Рабочий выходной уровень по DIN45004B, не менее | 114 дБ |
| Глубина регулировки усиления и наклона АЧХ, не менее | 18 дБ |
| Затухание отраженного сигнала по входу и выходу, не менее | 14 дБ |
| Общие параметры: | ___ |
| Количество выходов | 1/2 (+ тестовый выход -20 дБ) |
| Тип ВЧ разъемов | F |
| Напряжение питания | ~176...250 В |
| Потребляемая мощность, не более | 10 ВА |
| Диапазон рабочих температур | -20...+50 С |
| Масса | 1,15 кг |
| Размеры | 200х145х80 мм |
| Класс защиты от внешних воздействий | IP66 |
